UTP – FTP – STP gibi Sınıflar Arasındaki Farklar

Yapısal kablolamada özellikle bakır tarafında birçok üründe karşımıza UTP – FTP – STP gibi ürünlere ait teknik ayrımlar çıkmaktadır. Bu ayrım data kablosu, data prizi, patch cord ve patch panel gibi ürünlerde mutlaka vardır. Bugünkü yazımızda bir ürün UTP – FTP – STP olması durumunda arasındaki farklar nedir bu konuyu inceliyor olacağız. Anlatılan örnekler kablo üzerinden olup diğer data prizi, patch cord ve patch panel gibi ürünler içinde geçerlidir.

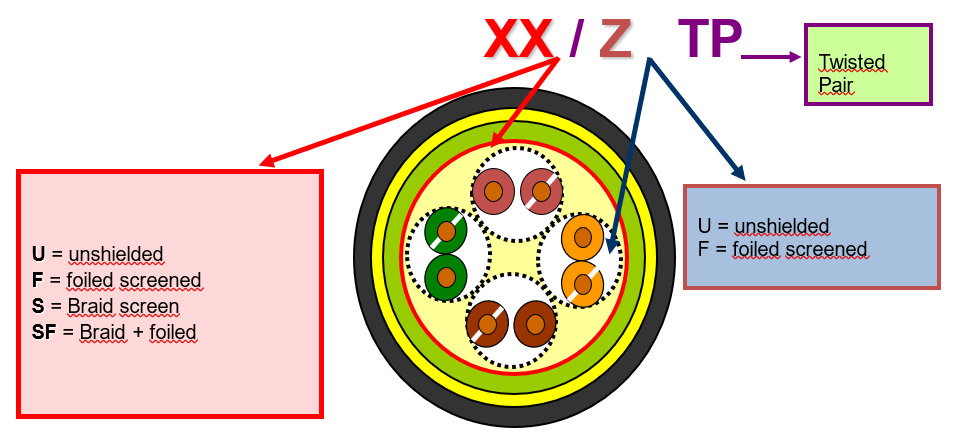

TP = Twisted Pair – Bükümlü Çift
U = Unshielded – Ekransız
F = Foil Screened – Folyo Ekranlı
S = Braid Screen – Örgü Ekranlı

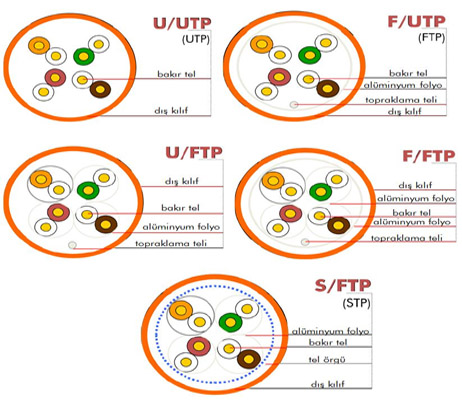

Örnek 1 : Bir data kablosu aldınız üzerinde yazan bilgi F/UTP olduğunu varsayalım

Örnek de F/UTP yazmakta olup " / "’ den önceki ilk harf F rakamı " F = Foil Screened – Folyo Ekranlı " demek oluyor. En dış kılıfın altında bir kat alüminyum folyo ile korumalı demek " / " sonraki harf ise UTP yazmakta olup U = Unshielded – Ekransız TP = Twisted Pair – Bükümlü Çift yani ekransız büklümlü çift demek oluyor Sonuç olarak bu kablo için en dışda folyo kaplı olup çiftler üzerinde koruma olmayan model kablodur diyebiliriz.

Örnek 2 : Bir data kablosu aldınız üzerinde yazan bilgi S/FTP olduğunu varsayalım


Örnek de S/FTP yazmakta olup " / " den önceki ilk harf F rakamı " S = Braid Screen – Örgü Ekranlı" demek oluyor.En dış kılıfın altında bir kat örgülü ekran ile korumalı demek " / " sonraki harf ise FTP yazmakta olup ‘’F = Foil Screened – Folyo Ekranlı " - "TP = Twisted Pair – Bükümlü Çift" yani Folyo ekranlı büklümlü çift demek oluyor Sonuç olarak bu kablo için en dışda örgü ekran ile kaplı olup çiftler üzerinde folyo ile korumalı model kablodur diyebiliriz.




Aynı durum data prizi, patch cord ve patch panel gibi ürünler içinde geçerlidir.

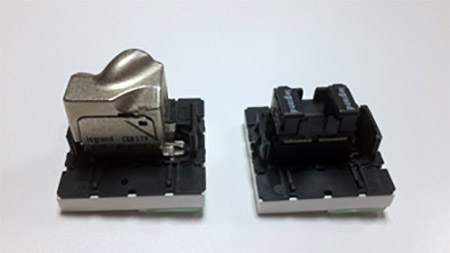

STP yapısında olan data prizinde kablonun bağlandığı çekirdek komple metal zırh ile kaplanmıştır. Böylelikle dış kablosuz sinyallerin data çekirdeğine etkisi en aza inmiştir. Diğer modelde ise UTP data prizi olup onda ise kablonun bağlandığı çekirdekte herhangi bir koruma yoktur.
