Yapısal Kablolamada Dikkat Edilmesi Gereken Noktalar

Bir firmada sağlıklı bilgi akışı, kaynakların paylaşımına ve verimli iletişimine bağlıdır. Birbirine bağlanan cihazlar ne olursa olsun, veri iletişimi sağlayan fiziksel alt yapı sistemin verimli çalışması için en temel öğedir. Altyapı, bir ağın en basit görünmekle birlikte aslında en önemli bölümüdür. Standartlara uygun bir yapısal kablolama ile altyapısı kurulmamış bir network sisteminde en kaliteli ağ cihazları bile işlevini tam olarak yerine getiremez. Ağın bu en temel bölümünün doğru adımlarla uygulanması sistemin hatasız ve verimli çalışmasını sağlar. Ses, data ve video aktarımında yaşanan problemlerin çok büyük bir yüzdesi bağlantı hatalarına dayanmaktadır. İyi eğitimli ve tecrübeli bir ekip tarafından tasarlanıp uygulanmış düzgün bir yapısal kablolama şirketinize performans, güvenirlik getirir ve yatırımınızı korur.

Yapısal kablolama standartları Amerika'da EIA/TIA 568 C, Uluslararası ISO /IEC – 11801 edition 2.0, Avrupa Birliği'nde EN 50173-1 olarak karşımıza çıkmaktadır.Yapısal kablolama sistemlerinde dikkat edilmesi gereken en önemli noktalardan biri de kablo mesafeleridir. Mesafelerin aşılması sistemin performansını olumsuz yönde etkiler. Aşağıdaki diyagramda ISO 11801 standardı dahilindeki kablo mesafelerini bulabilirsiniz.

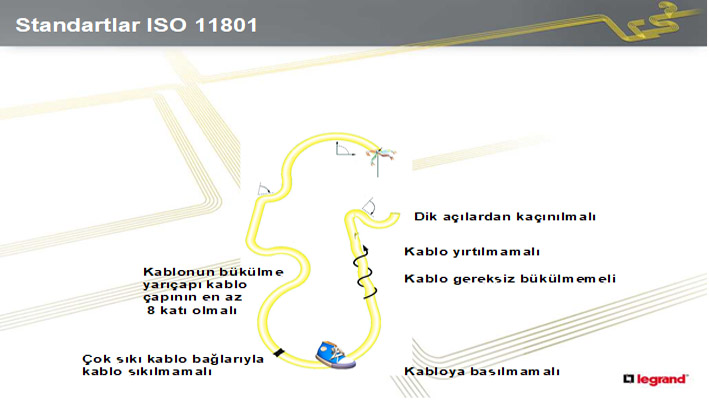

Diğer önemli bir noktamızda kullanılan kablonun ihtiyaç duyulan veri iletişim hızını desteklemesi yani uygun kategoride kablo seçilmesidir.Bunun yanı sıra kablonun standartlara uygun imal edilmiş ve alanındaki tüm kalite belgelerine sahip olmasıda önemli bir noktadır.Her anlamda uygun ve kaliteli kablo seçsekte ayrıca yapılan kablolamada aşağıdaki fiziksel detaylara da mutlaka uyulmalıdır.Data kablosunun tek bir noktadan azda olsa zarar görmesi demek o hat üzerindeki iletişim zarar görmesi demektir. Kullanılan kabloda aşağıdaki etkenlerden birine maruz kalmamalıdır.

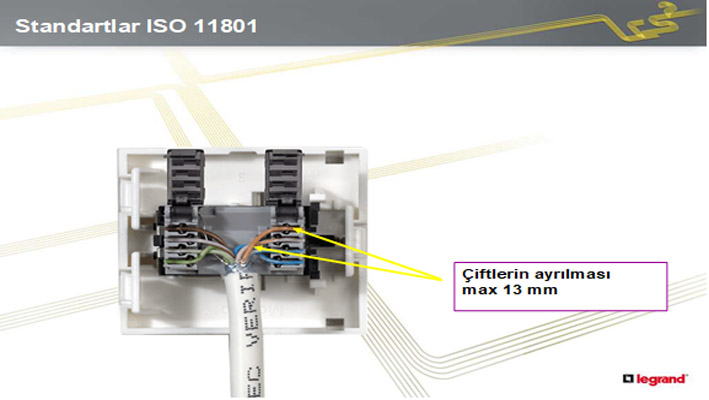

Yapısal kablolamada kablolar data prizlerine bağlanırken çoğu zaman bağlantıyı yapan kişi data kablosunu gerektiğinden fazla soyar.Normal şartlarda data kablosu 4 çiftden oluşur ve bu çiftler burgulu bir yapıdadır.Bu burgu veri iletişiminin daha sağlıklı gerçekleşebilmesi için olması gereken bir yapıdır ve bozulmaması gerekir.Bundan dolayıda kabloyu data prizine bağlarken data kablosundaki çiftlerin burguları çok fazla açılmamalıdır.Standartlar gereği çiftlerin ayrılma ölçüsü maksimum 13mm olmalıdır.Örneği aşağıdaki gibidir.



Yapısal kablolamada kullanıcı sayısına göre uygun sayısıda data prizi kullanılmalıdır. Her bir çalışma ortamı için (10m2) ,en az 2 adet RJ 45 priz kullanılmalıdır. Bu prizler kat dağıtıcısında patch panellere bağlanacaktır. Ayrıca her bir telefon dahili hattı için, kat dağıtıcısında bulunan patch panelde 1 tane port pozisyonu ayrılmalıdır.

Bu yüzden
240 metre karelik bir ofiste kullanılacak ürünleri belirlemek için ;
240 / 10 = 24 çalışma ortamı
24 x 2 = 48 min data priz sayısı
48 adet data prizin kat dağıtıcısındaki patch panele bağlanması gerekir.

Her çalışma ortamı için bir adet telefon hattı tasarlanmalıdır, bu yüzden 1 x 24 portlu patch panel ses iletiminin gerçekleşmesi için gereklidir.
